Sasiul TP.SIS231.P83 poate fi intalnit pe mai multe televizoare produse sub marca Vortex, Acronn, Manta si altele.

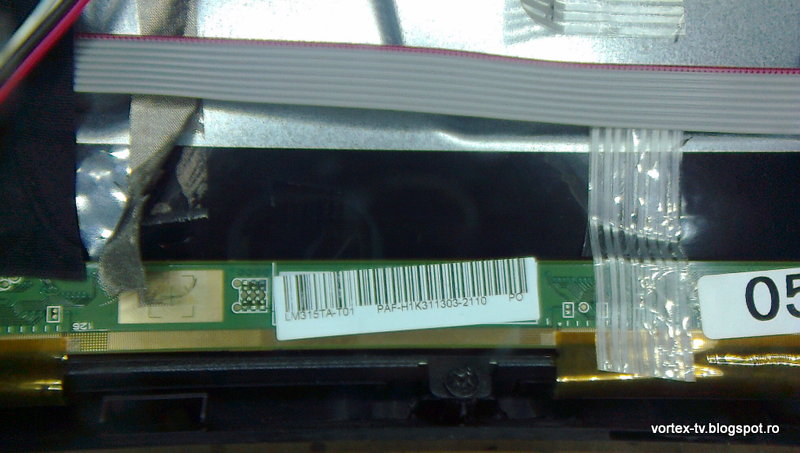

Panoul LCD LM315TA-T01 foloseste pentru retroiluminare (backlight) doua benzi marcate IC-B-CNA0320127 a 10 LED-uri de 3V fiecare. Benzile sunt conectate in paralel.
La conectorul de alimentare a backlight-ului sunt 38,4V initial. Adica 8,4V pentru care LED-urile dau un plus de lumina si caldura. Pentru a elimina stresul termic al diodelor electroluminiscente, mai ales in cazul in care televizorul este folosit multe ore continuu, recomand scaderea tensiunii de alimentare prin modificarea rezistorului din sursa FET-ului ce inchide curentul spre masa. Dupa modificarea propusa (foto 2, rezistorii marcati se elimina, raman aprox. 1,8 ohmi), tensiunea la borne scade la 30V.
Cum as putea beneficia de placa de baza pt tv Vortex TP sis231 p.83 ?
RăspundețiȘtergereTrimiteti un mesaj cu tipul si seria tv, tot ce scrie pe placa si modelul ecranului (cred ca are eticheta pe T-CON), la adresa de la pagina Contact.
RăspundețiȘtergereModelu tv este Vortex led tv 32" televizor led-v32ed2d si pe placa de baza scrie TP.SIS231.P83
ȘtergereAre sigur! Trimiteti-i mesaj pe e-mail.
